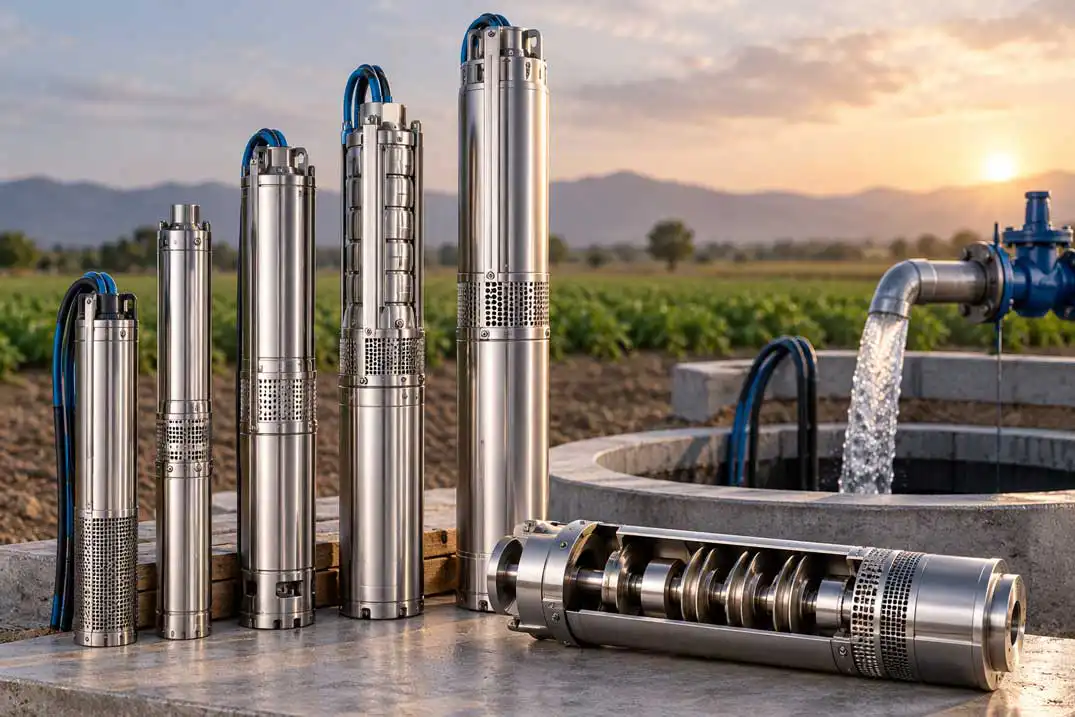

راهنمای انتخاب پمپ شناور لوبو | محاسبه هد و دبی
- نویسنده: masoumi
- بدون دیدگاه
محاسبه هد، دبی و بررسی مدل‌های شناور لوبو
انتخاب صحیح پمپ شناور لوبو (LOBO) به سه عامل اصلی بستگی دارد: دبی موردنیاز، هد دینامیکی کل و مشخصات چاه. پس از محاسبه این پارامترها، باید منحنی عملکرد مدل‌های لوبو بررسی شود تا پمپ انتخابی بتواند آب موردنیاز را با فشار مناسب و در محدوده کاری توصیه‌شده تأمین کند.
انتخاب پمپ صرفاً بر اساس اسب بخار، عمق چاه یا حداکثر ارتفاع پمپاژ، ممکن است باعث کاهش راندمان، افزایش مصرف انرژی و استهلاک زودهنگام تجهیزات شود.
در این راهنما، علاوه بر معرفی مشخصات فنی شناورهای لوبو، روش محاسبه هد و دبی، تفاوت سری‌های مختلف، یک مثال کاربردی و مهم‌ترین نکات خرید را بررسی می‌کنیم.
فهرست مطالب
- پمپ شناور لوبو چیست؟
- مشخصات فنی و سری‌های پمپ شناور لوبو
- محاسبه هد دینامیکی کل
- تعیین دبی موردنیاز
- انتخاب سری مناسب بر اساس منحنی عملکرد
- قطر چاه و شرایط نصب
- الکتروموتور، برق و حفاظت
- مثال عملی انتخاب پمپ
- اشتباهات رایج
- پرسش‌های متداول
پمپ شناور لوبو چیست؟
پمپ شناور لوبو نوعی پمپ مستغرق چندمرحله‌ای است که همراه با الکتروموتور شناور برای انتقال آب از چاه‌های عمیق و نیمه‌عمیق استفاده می‌شود.
در این نوع پمپ، آب از قسمت ورودی وارد مجموعه هیدرولیکی می‌شود و با عبور از مراحل پمپاژ، انرژی و فشار آن افزایش می‌یابد. سپس آب از طریق لوله خروجی به سطح زمین و محل مصرف انتقال پیدا می‌کند.
بر اساس اطلاعات منتشرشده توسط سازنده، پمپ‌های شناور سری LSP لوبو برای کاربردهایی مانند تأمین آب خام، آبیاری، کاهش سطح آب زیرزمینی، افزایش فشار و مصارف صنعتی طراحی شده‌اند.
کاربردهای پمپ شناور لوبو
- آبرسانی به زمین‌های کشاورزی و باغ‌ها
- تأمین آب موردنیاز سامانه‌های آبیاری
- انتقال آب از چاه به مخازن ذخیره
- تأمین آب واحدهای صنعتی
- استفاده در سامانه‌های افزایش فشار متناسب با طراحی
- پروژه‌های برداشت و انتقال آب زیرزمینی
نکته فنی: مناسب بودن پمپ برای هر کاربرد باید با توجه به کیفیت آب، دمای سیال، مشخصات الکتریکی و محدودیت‌های همان مدل بررسی شود.
مشخصات فنی پمپ شناور لوبو
بر اساس اطلاعات فنی منتشرشده در وب‌سایت LOBO، سری LSP شامل خانواده‌های مختلفی است که برای دبی‌ها و هدهای متفاوت طراحی شده‌اند.
سازنده برای مجموعه این سری، محدوده حداکثر دبی ۸ تا ۲۰۴ مترمکعب بر ساعت و حداکثر هد تا ۶۷۰ متر را اعلام کرده است.
این اعداد، محدوده کلی خانواده محصولات هستند، نه ظرفیت یک مدل مشخص. هیچ پمپی الزاماً نمی‌تواند حداکثر دبی و حداکثر هد اعلام‌شده را به‌صورت هم‌زمان تأمین کند.
معرفی خانواده‌های اصلی LSP
| خانواده پمپ | کاربرد در فرآیند انتخاب | اطلاعات لازم برای تعیین مدل |
|---|---|---|
| LSP 8A | بررسی گزینه‌های ابتدای محدوده دبی | منحنی Q-H و تعداد مراحل |
| LSP 9 | بررسی نقطه کاری موردنیاز | منحنی عملکرد و توان |
| LSP 12 | انتخاب بر اساس دبی و هد طراحی | منحنی عملکرد و ابعاد |
| LSP 17 | بررسی تطابق با منحنی سیستم | منحنی Q-H و راندمان |
| LSP 30 | بررسی گزینه‌های دبی بالاتر | منحنی و تعداد مراحل |
| LSP 46 | تطبیق با شرایط هیدرولیکی پروژه | منحنی، توان و ابعاد |
| LSP 60 | بررسی نیازهای انتقال آب | منحنی عملکرد |
| LSP 77 | بررسی گزینه‌های ظرفیت بالاتر | منحنی، موتور و قطر نصب |
| LSP 95 | انتخاب با محاسبه نقطه کاری | منحنی و محدودیت‌های نصب |
| LSP 125 | بررسی پروژه‌های با نیاز دبی بالاتر | منحنی و مشخصات الکتریکی |
| LSP 160 | بررسی خانواده‌های ظرفیت بالاتر | منحنی، توان و ابعاد |
توجه: شماره سری‌ها به‌تنهایی برای تعیین دبی دقیق، توان موتور یا هد مناسب کافی نیست. برای هر مدل باید کد کامل، تعداد مراحل و منحنی عملکرد مربوط به همان مدل بررسی شود.
جنس و شرایط سیال
سازنده در معرفی سری LSP به استفاده از فولاد زنگ‌نزن AISI 304 در ساخت استاندارد مجموعه پمپ و موتور اشاره می‌کند.
همچنین برای مایع قابل پمپاژ، آب تمیز و غیرخورنده بدون الیاف و ذرات جامد درشت را مشخص کرده و حداکثر مقدار شن را ۵۰ میلی‌گرم در لیتر اعلام می‌کند.
این محدودیت اهمیت زیادی دارد؛ زیرا وجود شن و ماسه بیش از مقدار مجاز می‌تواند فرسایش قطعات هیدرولیکی را افزایش دهد.
در آب‌های شور، خورنده یا دارای ترکیبات شیمیایی خاص، سازگاری جنس قطعات باید جداگانه بررسی شود.
چگونه هد پمپ شناور لوبو را محاسبه کنیم؟
هد دینامیکی کل یا Total Dynamic Head که به اختصار TDH نامیده می‌شود، بیانگر هد موردنیاز برای انتقال آب در شرایط واقعی سیستم است.
برای محاسبه هد، باید سه عامل اصلی بررسی شود:
۱. اختلاف ارتفاع مؤثر
اختلاف ارتفاع بین سطح دینامیکی آب و محل تخلیه را محاسبه کنید.
سطح دینامیکی، سطح آب در زمان پمپاژ است و ممکن است از سطح ایستابی پایین‌تر باشد.
مثال: اگر سطح دینامیکی آب ۵۵ متر پایین‌تر از سطح زمین باشد و خروجی در سطح زمین قرار داشته باشد، ارتفاع استاتیکی مؤثر تقریباً ۵۵ متر خواهد بود.
عمق کل حفاری چاه نباید به‌صورت خودکار به‌عنوان هد استاتیکی در نظر گرفته شود.
۲. فشار موردنیاز در خروجی
اگر آب وارد شبکه آبیاری یا سیستم تحت فشار شود، فشار موردنیاز مصرف‌کننده نیز باید در محاسبات لحاظ شود.
برای تبدیل تقریبی فشار به هد:
هد فشار بر حسب متر = فشار بر حسب بار × ۱۰٫۲
بنابراین فشار ۲ بار تقریباً معادل ۲۰٫۴ متر ستون آب است.
۳. افت اصطکاکی لوله و اتصالات
آب هنگام عبور از لوله، زانو، شیرآلات و اتصالات با مقاومت مواجه می‌شود.
میزان افت فشار به عوامل زیر بستگی دارد:
- طول لوله انتقال
- قطر داخلی لوله
- جنس و زبری لوله
- دبی عبوری
- تعداد و نوع اتصالات
- شیرآلات و تجهیزات مسیر
برای محاسبه دقیق افت فشار می‌توان از روابط هیدرولیکی مناسب مانند دارسی–ویسباخ استفاده کرد.
فرمول هد کل
TDH = هد استاتیکی + هد فشار موردنیاز + افت اصطکاکی
این رابطه برای تحلیل اولیه بسیاری از سیستم‌های آبرسانی کاربرد دارد. در پروژه‌های پیچیده‌تر، شرایط مکش و تخلیه و جزئیات سیستم باید دقیق‌تر مدل‌سازی شوند.
مثال واقعی‌نما از محاسبه هد پمپ شناور
فرض کنیم یک چاه کشاورزی دارای شرایط زیر است:
| مشخصه | مقدار فرضی |
|---|---|
| عمق حفاری چاه | ۱۲۰ متر |
| سطح دینامیکی آب | ۵۵ متر زیر سطح زمین |
| ارتفاع محل تخلیه | ۵ متر بالاتر از سطح زمین |
| فشار موردنیاز خروجی | ۲ بار |
| افت اصطکاکی محاسبه‌شده | ۱۲ متر |
| دبی موردنیاز | ۲۰ مترمکعب بر ساعت |
در این شرایط:
هد استاتیکی = ۵۵ + ۵ = ۶۰ متر
هد فشار خروجی = ۲ × ۱۰٫۲ = ۲۰٫۴ متر
هد کل = ۶۰ + ۲۰٫۴ + ۱۲
هد دینامیکی کل = ۹۲٫۴ متر
بنابراین باید مدلی انتخاب شود که در دبی ۲۰ مترمکعب بر ساعت بتواند هد تقریبی ۹۲٫۴ متر را تأمین کند.
این اعداد فقط یک مثال محاسباتی هستند و به معنی پیشنهاد یک مدل مشخص لوبو نیستند.
انتخاب مدل نهایی به بررسی منحنی Q-H، راندمان، توان موتور و محدوده عملکرد توصیه‌شده سازنده نیاز دارد.
چگونه دبی مناسب پمپ شناور را تعیین کنیم؟
دبی یا Flow Rate حجم آبی است که در واحد زمان از پمپ عبور می‌کند.
واحدهای رایج عبارت‌اند از:
- مترمکعب بر ساعت (m³/h)
- لیتر بر دقیقه (L/min)
- لیتر بر ثانیه (L/s)
برای تبدیل واحد:
۱ مترمکعب بر ساعت ≈ ۱۶٫۶۷ لیتر بر دقیقه
محاسبه دبی در کشاورزی
برای آبیاری، ابتدا حجم آب موردنیاز در دوره مشخص و زمان مجاز پمپاژ تعیین می‌شود.
برای مثال، اگر در یک برنامه آبیاری نیاز به انتقال ۱۲۰ مترمکعب آب طی ۶ ساعت باشد:
دبی = ۱۲۰ ÷ ۶
دبی موردنیاز = ۲۰ مترمکعب بر ساعت
این محاسبه باید با ظرفیت پایدار چاه و شرایط سامانه آبیاری تطبیق داده شود.
آیا انتخاب پمپ با دبی بیشتر بهتر است؟
خیر.
اگر دبی پمپ از ظرفیت پایدار چاه بیشتر باشد، سطح آب ممکن است بیش از حد افت کند و خطر خشک‌کارکردن پمپ افزایش یابد.
از طرف دیگر، انتخاب پمپ بیش از اندازه بزرگ ممکن است باعث عملکرد نامناسب، افزایش دفعات قطع و وصل یا هزینه انرژی بیشتر شود.
اهمیت منحنی عملکرد پمپ شناور لوبو
منحنی Q-H رابطه بین دبی و هد پمپ را نشان می‌دهد.
در بسیاری از پمپ‌های سانتریفیوژ، با افزایش دبی، هد قابل تولید کاهش می‌یابد.
برای انتخاب صحیح، باید منحنی سیستم با منحنی پمپ مقایسه شود.
نقطه تقاطع این دو منحنی، نقطه کار تقریبی سیستم را مشخص می‌کند.
چه چیزهایی را در منحنی بررسی کنیم؟
- هد پمپ در دبی موردنیاز
- محدوده کاری توصیه‌شده
- راندمان در نقطه کار
- توان مصرفی موردنیاز
- شرایط و تعداد مراحل پمپ
- محدودیت‌های موتور و نصب
در اطلاعات سازنده لوبو، منحنی‌های ضخیم‌تر به‌عنوان محدوده عملکرد توصیه‌شده معرفی شده‌اند.
این موضوع در انتخاب اهمیت دارد؛ زیرا کارکرد طولانی‌مدت خارج از محدوده مناسب می‌تواند بر بازده و عمر تجهیزات اثر بگذارد.
چرا نباید فقط به حداکثر هد توجه کنیم؟
فرض کنید در کاتالوگ یک پمپ، حداکثر هد عدد بزرگی درج شده باشد.
این عدد لزوماً به معنی توانایی پمپ برای انتقال دبی موردنیاز در همان هد نیست.
در بسیاری از منحنی‌ها، حداکثر هد در دبی بسیار کم یا نزدیک به صفر اتفاق می‌افتد.
بنابراین معیار اصلی، هد قابل تأمین در دبی واقعی پروژه است.
قطر چاه چه تأثیری در انتخاب شناور لوبو دارد؟
پمپ و موتور باید در داخل چاه با فضای کافی نصب شوند.
برای بررسی امکان نصب، موارد زیر اهمیت دارند:
- قطر داخلی واقعی جداره چاه
- قطر خارجی مجموعه پمپ و موتور
- فضای عبور کابل
- شرایط نصب لوله و اتصالات
- نیازهای خنک‌کاری موتور
- فاصله‌های مجاز اعلام‌شده توسط سازنده
حتی اگر مشخصات هیدرولیکی یک مدل مناسب باشد، ممکن است قطر آن با شرایط چاه سازگار نباشد.
همچنین قطر اسمی جداره الزاماً برابر با قطر داخلی آزاد نیست.
انتخاب الکتروموتور مناسب برای شناور لوبو
پس از انتخاب بخش هیدرولیکی پمپ، باید موتور با توان و مشخصات مناسب انتخاب شود.
موتور باید توان موردنیاز پمپ را در محدوده عملکرد پیش‌بینی‌شده تأمین کند.
موارد مهم عبارت‌اند از:
ولتاژ و تعداد فاز
مشخصات موتور باید با برق در دسترس پروژه هماهنگ باشد.
توان موتور
توان موردنیاز باید بر اساس منحنی توان پمپ و شرایط کاری تعیین شود؛ نه فقط بر اساس یک عدد تجربی.
طول کابل و افت ولتاژ
در چاه‌های عمیق، طول کابل می‌تواند قابل‌توجه باشد. انتخاب سطح مقطع مناسب برای جلوگیری از افت ولتاژ غیرمجاز ضروری است.
تابلو و حفاظت الکتریکی
بسته به مدل موتور و شرایط پروژه، حفاظت در برابر اضافه‌بار، اختلال فاز، افت ولتاژ و خشک‌کارکردن اهمیت دارد.
در معرفی سری LSP، سازنده راه‌اندازی مستقیم را تا توان ۷٫۵ کیلووات توصیه کرده و برای توان‌های بالاتر به استفاده از سافت‌استارتر یا اتوترانسفورماتور اشاره کرده است.
این یک توصیه عمومی درج‌شده در اطلاعات سری است و باید با دفترچه موتور و الزامات شبکه برق همان پروژه تطبیق داده شود.
تأثیر کیفیت آب بر انتخاب پمپ شناور لوبو
وجود ذرات ساینده، رسوبات و ترکیبات خورنده می‌تواند عمر تجهیزات شناور را کاهش دهد.
پیش از خرید، بهتر است اطلاعات زیر مشخص باشد:
- مقدار شن و ماسه موجود در آب
- دمای آب
- میزان املاح و شرایط خوردگی
- وجود ذرات معلق
- احتمال تغییر کیفیت آب در طول سال
استفاده از پمپی که برای آب تمیز طراحی شده در سیالی خارج از محدوده مجاز، ممکن است موجب سایش زودهنگام پروانه‌ها، یاتاقان‌ها و سایر اجزا شود.
مقایسه انتخاب صحیح و اشتباه پمپ شناور
| روش انتخاب اشتباه | روش انتخاب صحیح |
|---|---|
| انتخاب صرفاً بر اساس اسب بخار | تعیین هد و دبی و سپس بررسی توان |
| برابر گرفتن هد با عمق حفاری | محاسبه هد از سطح دینامیکی و شرایط سیستم |
| انتخاب بر اساس حداکثر دبی | بررسی دبی در نقطه کار واقعی |
| نادیده گرفتن قطر چاه | کنترل ابعاد مجموعه و شرایط نصب |
| توجه نکردن به کیفیت آب | تطبیق سیال با محدودیت‌های سازنده |
| بررسی نکردن منحنی عملکرد | انتخاب از روی منحنی Q-H و محدوده توصیه‌شده |
چک‌لیست خرید پمپ شناور لوبو
قبل از درخواست قیمت یا انتخاب مدل، این اطلاعات را آماده کنید:
- عمق کل چاه
- سطح ایستابی آب
- سطح دینامیکی هنگام پمپاژ
- قطر داخلی چاه
- دبی موردنیاز
- ارتفاع و فشار محل مصرف
- طول و قطر لوله‌کشی
- نوع برق موجود
- کیفیت آب و مقدار ذرات
- ساعات کارکرد روزانه
هرچه این اطلاعات دقیق‌تر باشند، احتمال انتخاب مدل نامناسب کمتر می‌شود.
برای بررسی محصولات موجود، به دسته‌بندی پمپ شناور لوبو در گوهرآب مراجعه کنید.
برای بررسی شرایط خرید و استعلام قیمت نیز صفحه لیست قیمت شناور لوبو در دسترس است.
سؤالات متداول درباره پمپ شناور لوبو
برای چاه ۱۰۰ متری چه پمپ شناور لوبویی مناسب است؟
عمق ۱۰۰ متر به‌تنهایی برای انتخاب کافی نیست. باید سطح دینامیکی آب، ارتفاع خروجی، افت لوله و دبی موردنیاز مشخص شود. سپس مدل مناسب از روی منحنی عملکرد انتخاب می‌شود.
آیا پمپ شناور لوبو برای کشاورزی مناسب است؟
سازنده، آبیاری را از کاربردهای سری LSP معرفی کرده است. مناسب بودن مدل مشخص به دبی، هد، ظرفیت چاه و شرایط آب بستگی دارد.
تفاوت هد و دبی در پمپ شناور چیست؟
هد بیانگر انرژی قابل تأمین توسط پمپ به ازای واحد وزن سیال است و معمولاً با متر بیان می‌شود. دبی مقدار آب عبوری در واحد زمان است. هر دو باید هم‌زمان بررسی شوند.
آیا پمپ شناور لوبو می‌تواند آب دارای شن را انتقال دهد؟
سازنده برای سری LSP حداکثر مقدار شن ۵۰ میلی‌گرم در لیتر را اعلام کرده است. اگر میزان شن آب بیشتر باشد، باید سازگاری مدل و راهکار مناسب جداگانه بررسی شود.
آیا موتور قوی‌تر باعث افزایش آبدهی می‌شود؟
لزوماً خیر. آبدهی به منحنی هیدرولیکی پمپ و منحنی سیستم وابسته است. افزایش توان موتور بدون تغییر مناسب مجموعه پمپ و شرایط کاری، الزاماً دبی را افزایش نمی‌دهد.
آیا می‌توان پمپ را فقط از روی قطر خروجی انتخاب کرد؟
خیر. قطر خروجی فقط یکی از مشخصات اتصال است و جایگزین محاسبه هد، دبی و بررسی منحنی عملکرد نمی‌شود.
برای انتخاب دقیق پمپ شناور لوبو چه اطلاعاتی باید ارائه شود؟
سطح دینامیکی آب، دبی، فشار موردنیاز، طول و قطر لوله، قطر داخلی چاه، نوع برق و مشخصات کیفیت آب از مهم‌ترین اطلاعات هستند.
جمع‌بندی؛ بهترین روش انتخاب پمپ شناور لوبو
انتخاب پمپ شناور لوبو باید با محاسبه دقیق هد و دبی آغاز شود. پس از آن، منحنی عملکرد مدل‌های موجود، قطر چاه، توان موتور، شرایط برق و کیفیت آب بررسی می‌شوند.
مدلی که در نقطه کاری واقعی راندمان مناسب‌تری دارد و با شرایط چاه و توصیه‌های سازنده سازگار است، معمولاً انتخاب منطقی‌تری نسبت به مدلی است که صرفاً توان یا حداکثر هد بالاتری دارد.
برای انتخاب دقیق پمپ شناور لوبو، مشخصات چاه و نیاز آبرسانی را آماده کنید و مدل نهایی را بر اساس منحنی عملکرد و اطلاعات فنی سازنده تعیین کنید.
منابع فنی
اطلاعات عمومی محدوده عملکرد، جنس و محدودیت شن بر اساس اطلاعات منتشرشده برای سری LSP است. مقادیر مثال محاسباتی فرضی هستند و مشخصات یک مدل واقعی را نشان نمی‌دهند.
