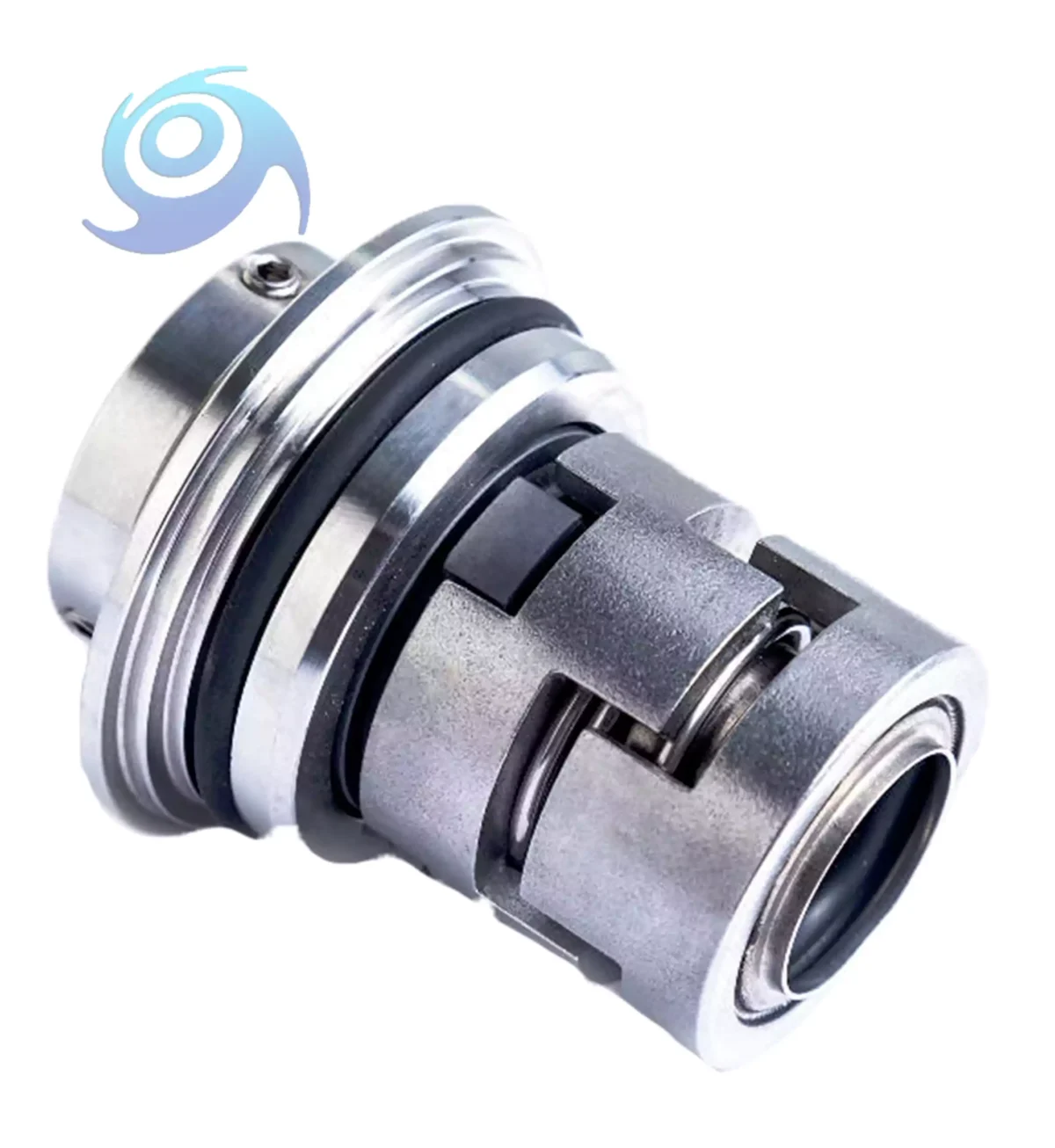

مکانیکال سیل CR
مشخصات مکانیکال سیل CR
- قابل استفاده در اندازه های 12 تا 22 میلیمتر
- تحمل فشار کاری 20 بار
- تحمل حرارت از -20 تا 150 درجه سانتی گراد
- سرعت جابجایی و حرکت 15 میلی ثانیه
- جنس قطعات از سیلیکن / کربن / NBR
مکانیکال سیل CR
مکانیکال سیل قطعه ایست که از آن برای آببندی در پمپها و کمپروسورها استفاده می شود که تشکیل شده از 2 قسمت که یکی را به اصطلاح کفه ثابت و دیگری را کفه متحرک می نامند. در بین این دو قسمت از ماده ای بنام سیلیکون، کاربید، گرافیت یا nbr استفاده می شود که باعث می شود که این دو کفه سیل به راحتی با هم تماس داشته باشند و عملیات آببندی را انجام دهند. و از نشت مایع جلوگیری کند. به طور معمول کفه ثابت بر روی بدنه پمپ قرار میگیرد و کفه متحرک بر روی شفت موتور و در نهایت با قرار گیری شفت به داخل پمپ و عمل کوپله، دو کفه سیل بر روی هم قرار گرفته و باعث جلوگیری از نفوذ مایع به داخل موتور الکتریکی می شود.
کاربرد مکانیکال سیل cr
به طور کلی از مکانیکال سیل cr در پمپ های گراندفوس بکار برده می شود. همچنین تمام مکانهایی که نیاز به آب بندی وجود داشته باشد می توان استفاده کرد. به طور مثال در پمپ هایی که در صنایع، پمپ های خانگی، پتروشیمی ، کارخانه ها، پمپ های کف کش، پمپ های لجنکش ، سیستم های تاسیساتی
مشخصات فنی مکانیکال سیل cr
- قابل استفاده در اندازه های 12 تا 22 میلیمتر
- تحمل فشار کاری 20 بار
- تحمل حرارت از -20 تا 150 درجه سانتی گراد
- سرعت جابجایی و حرکت 15 میلی ثانیه
- جنس قطعات از سیلیکن / کربن / NBR
جنس قطعات مکانیکال سیل cr
- جنس کفی قسمت متحرک: کربن گرافیت، سیلیکن
- جنس کفی قسمت ثابت: سیلیکن کاربید ، تنگستن
- قسمت های لاستیکی: NBR , EPDM
- قسمت های فلزی: استیل
کاتالوگ مکانیکال سیل cr
کاتالوگ مکانیکال سیل cr
قطعات مکانیکال سیل cr
نصب مکانیکال سیل cr
نصب مکانیکال سیل سری cr باید حتما توسط متخصصین این امر انجام شود تا به درستی نصب گردد به این دلیل که این قطعه به قدری حساس است که اگر دقیق و درست نصب نگردد اولا عملیات آب بندی به درستی انجام نمی شود در ثانی به سیل و موتور آسیب جدی می رسد.
به طور کلی نصب سیل ها بدین شکل است که کفه ثابت بر روی بدنه پمپ نصب می گردد و قسمت متحرک بر روی شفت موتور
سوالات متداول مکانیکال سیل CR گراندفوس
۱. مکانیکال سیل CR چیست و چه کاربردی دارد؟
مکانیکال سیل CR قطعه‌ای برای آببندی محل عبور شفت در پمپ‌های سری CR گراندفوس (Grundfos) است. این قطعه با استفاده از دو سطح آببندی ثابت و متحرک، نشتی سیال از محفظه پمپ را کنترل می‌کند و نقش مهمی در عملکرد صحیح و جلوگیری از آسیب به تجهیزات دارد.
۲. آیا مکانیکال سیل CR برای تمام پمپ‌های گراندفوس مناسب است؟
خیر. مکانیکال سیل CR برای مدل‌های سازگار از پمپ‌های گراندفوس استفاده می‌شود و نمی‌توان آن را برای تمام محصولات این برند مناسب دانست. برای انتخاب سیل باید مدل دقیق پمپ، ابعاد شفت، اندازه نشیمن و مشخصات فنی قطعه بررسی شود.
۳. مکانیکال سیل CR در چه سایزهایی عرضه می‌شود؟
مکانیکال سیل CR معرفی‌شده در گوهرآب در سایزهای ۱۲ تا ۲۲ میلیمتر عرضه می‌شود. انتخاب سایز مناسب باید مطابق مشخصات پمپ و ابعاد مکانیکال سیل قبلی انجام شود. صرفاً یکسان بودن قطر شفت برای اطمینان از سازگاری کافی نیست.
۴. جنس کفه‌های مکانیکال سیل CR چیست؟
بسته به ساختار و نسخه محصول، کفه‌های آببندی مکانیکال سیل CR می‌توانند از کربن‌گرافیت، سیلیکون کاربید یا تنگستن کاربید ساخته شوند. در بخش‌های آببندی ثانویه نیز موادی مانند NBR یا EPDM استفاده می‌شود. انتخاب جنس مناسب به نوع سیال، دما و شرایط کاری پمپ بستگی دارد.
۵. مکانیکال سیل CR چه فشار و دمایی را تحمل می‌کند؟
براساس مشخصات درج‌شده برای محصول گوهرآب، فشار کاری مکانیکال سیل CR تا ۲۰ بار و محدوده دمایی آن از منفی ۲۰ تا مثبت ۱۵۰ درجه سانتی‌گراد اعلام شده است. استفاده در این محدوده‌ها باید با جنس قطعات، نوع سیال و شرایط عملیاتی پمپ سازگار باشد.
۶. علائم خرابی مکانیکال سیل پمپ گراندفوس چیست؟
نشتی مایع از محل آببندی شفت، افزایش غیرعادی نشتی هنگام کار، مشاهده آثار خوردگی یا آسیب روی قطعات سیل و تکرار نشتی پس از راه‌اندازی می‌توانند از نشانه‌های خرابی مکانیکال سیل باشند. البته پیش از تعویض باید وضعیت شفت، بلبرینگ‌ها، نصب پمپ و شرایط کارکرد نیز بررسی شود.
۷. آیا مکانیکال سیل CR قابل تعمیر است یا باید تعویض شود؟
در بسیاری از موارد، به‌ویژه زمانی که سطوح آببندی ترک خورده، ساییده یا آسیب دیده باشند، تعویض مجموعه سیل راهکار مطمئن‌تری است. امکان تعمیر یا تعویض قطعات داخلی به طراحی سیل، میزان آسیب و دسترسی به قطعات استاندارد بستگی دارد. نصب سیل جدید نیز باید با رعایت دستورالعمل فنی انجام شود.
۸. قیمت مکانیکال سیل CR گراندفوس چگونه تعیین می‌شود؟
قیمت مکانیکال سیل CR به سایز، جنس کفه‌های آببندی، نوع قطعات لاستیکی، سازنده و مشخصات فنی بستگی دارد. برای دریافت قیمت دقیق و انتخاب قطعه سازگار، بهتر است مدل کامل پمپ گراندفوس یا مشخصات مکانیکال سیل قبلی را هنگام استعلام در اختیار کارشناسان گوهرآب قرار دهید.
لیست قیمت مکانیکال سیل cr
برای مشاهده و بررسی لیست قیمت مکانیکال سیل و یا دیگر محصولات گوهرآب بر روی تصویر سمت راست کلیک کنید
