راهنمای جامع انتخاب پمپ دیافراگمی بادی
- نویسنده: masoumi
- بدون دیدگاه

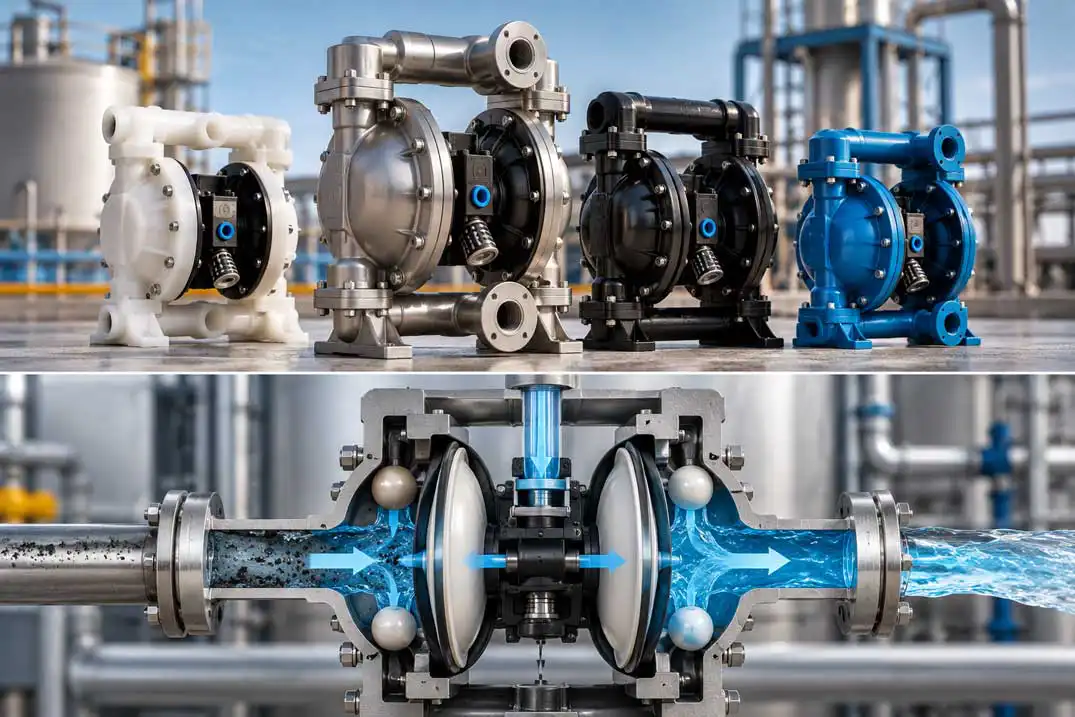

بررسی جنس، دبی، فشار و نوع سیال پمپ دیافراگمی بادی
برای انتخاب پمپ دیافراگمی بادی باید ابتدا نوع سیال، سازگاری شیمیایی قطعات، دبی موردنیاز، فشار خروجی و شرایط هوای فشرده مشخص شود. سپس با بررسی منحنی عملکرد پمپ و جنس دیافراگم، بدنه، گوی‌ها و نشیمنگاه‌ها می‌توان مدلی متناسب با کاربرد صنعتی انتخاب کرد.
پمپ‌های دیافراگمی بادی به دلیل توانایی انتقال طیف متنوعی از سیالات، در صنایع شیمیایی، رنگ و رزین، تصفیه آب، نفت و پتروشیمی و بسیاری از خطوط تولید کاربرد دارند. بااین‌حال، انتخاب اشتباه جنس قطعات یا ظرفیت پمپ می‌تواند باعث کاهش راندمان، خرابی زودهنگام و ایجاد خطرات ایمنی شود.
در این راهنما، معیارهای فنی انتخاب پمپ دیافراگمی بادی را بررسی می‌کنیم و توضیح می‌دهیم برای سیالات خورنده، غلیظ یا دارای ذرات، چه عواملی اهمیت بیشتری دارند.
فهرست مطالب
- پمپ دیافراگمی بادی چیست؟
- نحوه عملکرد پمپ AODD
- معیارهای اصلی انتخاب
- انتخاب جنس بدنه و دیافراگم
- انتخاب بر اساس نوع سیال
- محاسبه دبی و فشار
- شرایط هوای فشرده
- اشتباهات رایج
- پرسش‌های متداول
پمپ دیافراگمی بادی چیست؟
پمپ دیافراگمی بادی یا Air-Operated Double Diaphragm Pump که به اختصار AODD نامیده می‌شود، نوعی پمپ جابه‌جایی مثبت است که انرژی لازم برای انتقال سیال را از هوای فشرده دریافت می‌کند.
این پمپ معمولاً دارای دو دیافراگم انعطاف‌پذیر است که با حرکت رفت‌وبرگشتی خود، حجم محفظه‌های پمپاژ را تغییر می‌دهند.
در بسیاری از مدل‌ها، شیرهای یک‌طرفه شامل گوی و نشیمنگاه، مسیر ورود و خروج سیال را کنترل می‌کنند.
برخلاف پمپ‌های سانتریفیوژ، در پمپ دیافراگمی انتقال سیال بر اساس تغییر حجم محفظه انجام می‌شود. البته مقدار دبی واقعی همچنان به فشار خروجی، فشار هوا، ویسکوزیته و شرایط نصب وابسته است.
نحوه عملکرد پمپ دیافراگمی بادی
در یک پمپ AODD، هوای فشرده به‌صورت متناوب وارد محفظه پشت یکی از دیافراگم‌ها می‌شود.
با حرکت دیافراگم، سیال موجود در محفظه مربوطه به سمت خروجی رانده می‌شود. هم‌زمان، حرکت دیافراگم مقابل باعث افزایش حجم محفظه دیگر و ورود سیال از مسیر مکش می‌شود.
این فرآیند به‌صورت متناوب تکرار می‌شود.
اجزای اصلی پمپ دیافراگمی
- بدنه و محفظه‌های سیال
- دو دیافراگم انعطاف‌پذیر
- مجموعه توزیع هوای فشرده
- شیرهای یک‌طرفه
- گوی‌ها و نشیمنگاه‌ها
- منیفولدهای ورودی و خروجی
- اتصالات و قطعات آب‌بندی
نکته مهم: در بسیاری از پمپ‌های AODD، سطح داخلی دیافراگم با سیال در تماس است. بنابراین جنس دیافراگم باید از نظر شیمیایی و حرارتی با سیال سازگار باشد.
۱. انتخاب پمپ دیافراگمی بر اساس نوع سیال
اولین مرحله انتخاب، شناخت دقیق سیالی است که قرار است منتقل شود.
اطلاعات مهم شامل نام ماده، غلظت، دما، ویسکوزیته، مقدار ذرات جامد و خطرات شیمیایی آن است.
برای مثال، انتخاب پمپ برای انتقال آب تمیز با انتخاب پمپ برای اسید غلیظ، رنگ صنعتی یا لجن یکسان نیست.
پمپ دیافراگمی برای اسید و مواد خورنده
در انتقال اسیدها و مواد خورنده، سازگاری شیمیایی تمام قطعات در تماس با سیال اهمیت دارد.
جنس‌هایی مانند پلی‌پروپیلن (PP)، پلی‌وینیلیدن فلوراید (PVDF) و برخی آلیاژهای فلزی در ساخت پمپ‌های دیافراگمی استفاده می‌شوند.
بااین‌حال، نمی‌توان گفت یک جنس برای تمام اسیدها مناسب است.
برای انتخاب صحیح باید موارد زیر بررسی شود:
- نوع اسید
- درصد غلظت
- دمای کاری
- وجود ناخالصی‌ها
- جنس بدنه
- جنس دیافراگم
- جنس گوی و نشیمنگاه
سازگاری نهایی باید با جدول مقاومت شیمیایی سازنده پمپ تأیید شود.
پمپ دیافراگمی برای رنگ و رزین
در صنایع رنگ و رزین، ویسکوزیته سیال، حساسیت محصول به برش و امکان وجود ذرات اهمیت دارد.
پمپ‌های دیافراگمی در برخی خطوط انتقال رنگ، رزین و پوشش‌های صنعتی استفاده می‌شوند.
برای انتخاب مدل باید ظرفیت پمپاژ در ویسکوزیته واقعی، شرایط مکش و سازگاری قطعات با حلال‌های موجود بررسی شود.
پمپ دیافراگمی برای سیالات غلیظ
انتقال سیالات غلیظ معمولاً به بررسی دقیق‌تر افت فشار و شرایط مکش نیاز دارد.
افزایش ویسکوزیته می‌تواند دبی عملیاتی را کاهش دهد و مصرف هوای فشرده را تغییر دهد.
به همین دلیل، دبی درج‌شده در کاتالوگ برای آب را نباید بدون اصلاح و بررسی برای سیالات غلیظ استفاده کرد.
پمپ دیافراگمی برای سیالات دارای ذرات جامد
برخی پمپ‌های دیافراگمی توانایی عبور ذرات جامد را دارند، اما حداکثر اندازه ذره به طراحی و سایز مدل بستگی دارد.
وجود ذرات ساینده نیز ممکن است عمر دیافراگم، گوی و نشیمنگاه را کاهش دهد.
بنابراین باید حداکثر اندازه ذرات و میزان سایندگی سیال با مشخصات فنی مدل انتخابی تطبیق داده شود.
۲. انتخاب جنس بدنه پمپ دیافراگمی
جنس بدنه باید با سیال و شرایط محیطی سازگار باشد.
| جنس بدنه | ویژگی کلی | نکته انتخاب |
|---|---|---|
| پلی‌پروپیلن (PP) | پلیمری و مقاوم در برابر برخی مواد شیمیایی | بررسی غلظت و دما |
| PVDF | پلیمر مهندسی با مقاومت شیمیایی مناسب در بسیاری از کاربردها | بررسی جدول سازگاری |
| آلومینیوم | فلزی و نسبتاً سبک | مناسب نبودن برای برخی مواد خورنده |
| استنلس استیل | استحکام مکانیکی و مقاومت خوردگی وابسته به گرید | بررسی نوع سیال و گرید |
| چدن | ساختار فلزی مستحکم در برخی مدل‌ها | بررسی خوردگی و شرایط فرآیند |
این جدول یک راهنمای اولیه است و جایگزین جدول سازگاری شیمیایی سازنده نیست.
۳. انتخاب جنس دیافراگم
دیافراگم یکی از مهم‌ترین قطعات مصرفی پمپ است.
این قطعه باید علاوه بر مقاومت شیمیایی، انعطاف‌پذیری و دوام مناسب در شرایط کاری داشته باشد.
دیافراگم PTFE
PTFE در بسیاری از کاربردهای شیمیایی به دلیل مقاومت شیمیایی گسترده مورد استفاده قرار می‌گیرد.
بااین‌حال، طراحی دیافراگم، لایه پشتیبان و شرایط مکانیکی پمپ نیز بر عملکرد آن اثر دارند.
دیافراگم EPDM
EPDM در برخی کاربردهای آبی و شیمیایی استفاده می‌شود، اما برای همه روغن‌ها، حلال‌ها یا مواد شیمیایی مناسب نیست.
دیافراگم NBR
NBR در برخی کاربردهای مرتبط با روغن‌ها و سیالات سازگار کاربرد دارد. مقاومت آن در برابر هر ماده باید به‌صورت اختصاصی بررسی شود.
دیافراگم Santoprene
Santoprene یک الاستومر ترموپلاستیک است که در بعضی پمپ‌های دیافراگمی استفاده می‌شود.
انتخاب آن به دما، سیال و شرایط کاری وابسته است.
نتیجه: هیچ جنس دیافراگمی برای تمام سیالات بهترین انتخاب نیست.
۴. محاسبه دبی موردنیاز پمپ دیافراگمی
دبی مقدار سیالی است که پمپ در واحد زمان منتقل می‌کند.
واحدهای رایج عبارت‌اند از:
- لیتر بر دقیقه
- مترمکعب بر ساعت
- گالن بر دقیقه
برای مثال، اگر یک مخزن ۳۰۰۰ لیتری باید طی ۳۰ دقیقه تخلیه شود:
دبی = ۳۰۰۰ ÷ ۳۰
دبی موردنیاز = ۱۰۰ لیتر بر دقیقه
این مقدار، دبی هدف فرآیند است.
برای انتخاب پمپ باید بررسی شود که مدل موردنظر در فشار خروجی و شرایط واقعی سیال قادر به تأمین این دبی هست یا خیر.
چرا دبی حداکثر کاتالوگ کافی نیست؟
حداکثر دبی معمولاً در شرایط مشخص آزمایشگاهی اندازه‌گیری می‌شود.
در شرایط واقعی، عواملی مانند فشار خروجی، ارتفاع مکش، افت لوله و ویسکوزیته می‌توانند دبی را کاهش دهند.
بنابراین باید از منحنی عملکرد پمپ استفاده شود.
۵. محاسبه فشار خروجی پمپ دیافراگمی
فشار خروجی باید برای غلبه بر اختلاف ارتفاع، افت اصطکاکی و فشار موردنیاز فرآیند کافی باشد.
برای مثال، انتقال سیال به یک مخزن باز با انتقال آن به یک سیستم تحت فشار تفاوت دارد.
در بسیاری از پمپ‌های AODD، فشار هوای ورودی بر فشار خروجی قابل دستیابی اثر مستقیم دارد؛ اما رابطه دقیق و محدودیت‌ها باید از مشخصات سازنده بررسی شوند.
انتخاب فشار بیش از حد مجاز پمپ یا تجهیزات خط می‌تواند خطرناک باشد.
۶. شرایط هوای فشرده و کمپرسور
یکی از مهم‌ترین تفاوت‌های پمپ دیافراگمی بادی با انواع الکتریکی، منبع انرژی آن است.
این پمپ برای کارکرد به هوای فشرده نیاز دارد.
پیش از انتخاب مدل باید مشخص شود:
- فشار هوای موجود چقدر است؟
- کمپرسور چه دبی هوایی تأمین می‌کند؟
- آیا فشار هنگام کار افت می‌کند؟
- کیفیت و رطوبت هوا چگونه است؟
- طول و قطر لوله هوای فشرده چقدر است؟
مصرف هوای پمپ با سرعت کارکرد و شرایط بار تغییر می‌کند.
برای انتخاب کمپرسور مناسب، باید مصرف هوا در نقطه کاری موردنظر از منحنی سازنده استخراج شود.
۷. مقایسه انتخاب پمپ دیافراگمی برای کاربردهای مختلف
| کاربرد | عامل تعیین‌کننده | نکته مهم |
|---|---|---|
| انتقال اسید | سازگاری شیمیایی | بررسی تمام قطعات تر |
| رنگ و رزین | ویسکوزیته و حلال | کنترل شرایط مکش |
| مواد غلیظ | افت فشار و دبی واقعی | بررسی منحنی عملکرد |
| سیالات دارای ذرات | اندازه و سایندگی ذرات | بررسی حد عبور ذره |
| مواد قابل اشتعال | ایمنی محیط و اتصال زمین | بررسی گواهی مناسب |
| تخلیه مخزن | زمان تخلیه و دبی | محاسبه ظرفیت موردنیاز |
۸. اشتباهات رایج هنگام خرید پمپ دیافراگمی
انتخاب فقط بر اساس سایز اتصال
قطر ورودی و خروجی به‌تنهایی ظرفیت واقعی پمپ را مشخص نمی‌کند.
انتخاب جنس نامناسب دیافراگم
ناسازگاری شیمیایی ممکن است باعث تورم، تخریب یا کاهش عمر دیافراگم شود.
نادیده گرفتن مصرف هوای فشرده
کمپرسور کم‌ظرفیت می‌تواند عملکرد پمپ را محدود کند.
استفاده از دبی حداکثر به‌عنوان دبی واقعی
دبی عملیاتی باید در فشار و شرایط واقعی بررسی شود.
بی‌توجهی به شرایط مکش
ارتفاع مکش، ویسکوزیته و افت لوله می‌توانند بر عملکرد پمپ اثر بگذارند.
فرض ایمن بودن تمام پمپ‌های بادی در محیط انفجاری
بادی بودن پمپ به‌تنهایی به معنی مناسب بودن آن برای محیط‌های خطرناک نیست. تجهیزات باید الزامات ایمنی و گواهی‌های مربوط به محل نصب را داشته باشند.
۹. چه اطلاعاتی برای استعلام پمپ دیافراگمی لازم است؟
برای انتخاب دقیق‌تر، بهتر است اطلاعات زیر را به کارشناس فنی ارائه کنید:
- نام سیال و ترکیبات آن
- غلظت و دمای کاری
- دبی موردنیاز
- فشار خروجی
- ویسکوزیته سیال
- اندازه و مقدار ذرات جامد
- شرایط مکش
- فشار و ظرفیت هوای فشرده
- نوع محیط نصب و الزامات ایمنی
- ساعات کارکرد روزانه
با داشتن این اطلاعات، امکان مقایسه مدل‌ها و انتخاب گزینه مناسب‌تر فراهم می‌شود.
برای بررسی انواع پمپ و دریافت اطلاعات تکمیلی، به صفحه پمپ دیافراگمی گوهرآب مراجعه کنید.
سؤالات متداول درباره انتخاب پمپ دیافراگمی
بهترین پمپ دیافراگمی برای انتقال اسید چیست؟
بهترین انتخاب به نوع اسید، غلظت، دما، دبی و فشار موردنیاز بستگی دارد. جنس بدنه و تمام قطعات در تماس با سیال باید با جدول سازگاری شیمیایی سازنده تطبیق داده شود.
آیا پمپ دیافراگمی بادی برای سیالات غلیظ مناسب است؟
بعضی مدل‌ها برای انتقال سیالات غلیظ مناسب‌اند، اما ظرفیت واقعی به ویسکوزیته، شرایط مکش، فشار خروجی و طراحی پمپ وابسته است.
آیا پمپ دیافراگمی بدون برق کار می‌کند؟
پمپ AODD مستقیماً با هوای فشرده کار می‌کند، اما کمپرسور تولیدکننده هوا ممکن است برقی باشد.
آیا دیافراگم PTFE برای تمام مواد شیمیایی مناسب است؟
خیر. با وجود مقاومت شیمیایی گسترده PTFE، سازگاری و محدودیت‌های مکانیکی و دمایی باید برای کاربرد مشخص بررسی شوند.
چرا دبی پمپ دیافراگمی کمتر از مقدار کاتالوگ است؟
فشار خروجی، افت لوله، ارتفاع مکش، ویسکوزیته و محدودیت هوای فشرده از عوامل مؤثر هستند.
آیا پمپ دیافراگمی می‌تواند ذرات جامد را عبور دهد؟
برخی مدل‌ها این قابلیت را دارند. حداکثر اندازه ذرات مجاز باید از کاتالوگ همان مدل بررسی شود.
برای انتخاب کمپرسور چه اطلاعاتی لازم است؟
فشار هوای موردنیاز و مصرف هوا در نقطه کاری واقعی پمپ باید مشخص باشد.
آیا پمپ دیافراگمی بادی برای محیط قابل انفجار مناسب است؟
تنها در صورتی که مدل، تجهیزات جانبی و نحوه نصب با الزامات و گواهی‌های مربوط به محیط موردنظر سازگار باشند.
جمع‌بندی
برای انتخاب پمپ دیافراگمی بادی، ابتدا باید نوع سیال و شرایط فرآیند مشخص شود. سپس جنس بدنه، دیافراگم، گوی‌ها و نشیمنگاه‌ها از نظر سازگاری شیمیایی بررسی شوند.
در مرحله بعد، دبی و فشار موردنیاز تعیین می‌شود و با استفاده از منحنی عملکرد، ظرفیت واقعی پمپ و مصرف هوای فشرده ارزیابی می‌شود.
انتخاب صحیح پمپ دیافراگمی فقط به قیمت، برند یا سایز اتصال وابسته نیست؛ بلکه نتیجه تطبیق مشخصات فنی پمپ با شرایط واقعی سیال و فرآیند است.
برای بررسی محصولات و دریافت راهنمایی فنی می‌توانید از بخش پمپ دیافراگمی گوهرآب استفاده کنید.
منابع پیشنهادی برای بررسی فنی
برای تأیید مشخصات مدل انتخابی، به منحنی عملکرد، دفترچه نصب و جدول سازگاری شیمیایی همان سازنده مراجعه کنید. راهنماهای فنی تولیدکنندگانی مانند Wilden، ARO و Sandpiper نیز برای شناخت اصول انتخاب و عملکرد پمپ‌های AODD قابل استفاده‌اند؛ با این حال، مشخصات یک برند نباید بدون بررسی به برند دیگر تعمیم داده شود.
