پمپ دیافراگمی P120 فلویمک ایتالیا
پمپ سری Phoenix فلویمک
پمپ دیافراگمی p120 یکی از محصولات شرکت فلویمک(Fluimac) ایتالیا می باشد که در توان ها و قدرت ها مختلف تولید شده و از آن برای جابجایی انواع اسید ها و مایعات بکار می رود.
پمپ دیافراگمی فلویمک ایتالیا یک نوع پمپ است که برای انتقال و جابجایی مایعات استفاده می شود. این پمپ ها برای کارکرد از یک دیافراگم استفاده می کند تا فشار مایع را افزایش دهد و آن را به سمت خروجی پمپ ببرد. دیافراگم در این نوع پمپ، به عنوان جداره ای بین مایع و منبع انتقال مایع قرار می گیرد و به کمک سیستم طراحی شده در داخل پمپ عملیات پمپاژ و فشار به مایع را انجام می دهد. همچنین پمپ دیافراگمی p120 قادر است مایعات دارای ذرات جامد را نیز جابجا کند. به دلیل ساختار ساده و کارایی بالا، پمپ دیافراگمی در صنایع مختلفی از جمله صنعت شیمیایی، پزشکی و غذایی استفاده می شود.
PVDF+CF
ALU
PP
SS
کاربرد های پمپ دیافراگمی P120 فلویمک:
- صنایع الکترونیکی و شیمیایی
- صنایع نفت و گاز و پتروشیمی
- جهت انتقال مواد اسیدی و خورنده
- کارخانجات دارویی و غذایی
- جابجایی مایعات دارای ذرات
مشخصات فنی پمپ دیافراگمی P120 فلویمک
- حداکثر دبی : 100 لیتر در دقیقه
- سایز اتصالات مایع: 3/4 اینچ
- سایز اتصالات هوا: 3/8 اینچ
- حداکثر فشار هوا: 8 بار
- حداکثر پرتاب مایع: 80 متر
- حداکثر عمق مکش در حالت خشک: 5 متر
- حداکثر عمق مکش در حالت تر: 9.8 متر
- حداکثر قطر ماده جامد: 4 میلیمتر
- سطح نویز: 72 دسی بل
- حداکثر ویسکوزیته مایه: 25000 cps
- تحمل حرارت: از -4 تا 65 درجه

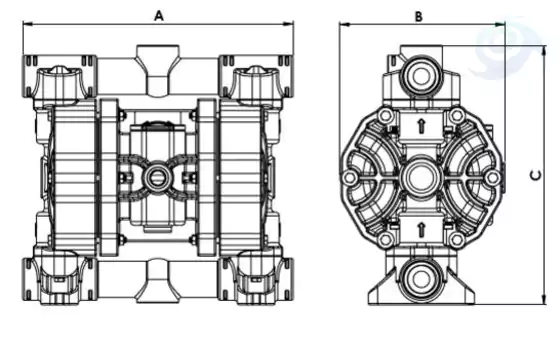

جدول فنی پمپ دیافراگمی P120 فلویمک
| A | B | C | WIGHT | TEMPERATURE | ||
|---|---|---|---|---|---|---|
| PP | 293 mm | 178 mm | 280 mm | 5 Kg | – 4 °C | + 65 °C |
| PVDF | 293 mm | 178 mm | 280 mm | 6 Kg | – 20 °C | + 95 °C |
| SS | 258 mm | 177 mm | 295 mm | 10 Kg | – 20 °C | + °95 C |
نصب پمپ دیافراگمی P120 فلویمک
برای نصب پمپهای دیافراگمی باید به چند نکته توجه کرد:
- پمپ دیافراگمی را توسط پایه های آن بر روی یک صفحه محکم پیچ کنید.
- سایز لوله مکش در این پمپ ها نباید از سایز ورودی پمپ کوچیکتر باشد.
- قطر لوله مکش اصلا نباید کوچکتر از اندازه قطر ورودی در پمپ های دیافراگمی باشد.
- طول لوله مکنده باید تا حد مکان کوتاه باشد تا پمپ عملکرد بهتری داشته باشد در کل نباید بیشتر از 5 متر باشد.
- قطر لوله خروجی را می توان به نسبت نوع طراحی تغییر داد و کوچک کرد.
- برای امنیت بیشتر بهتر است در مسیر هوای ورودی پمپ توصیه می شود از رگولاتور تنظیم فشار با فیلتر هوا استفاده شود.
- فشار هوا در راه اندازی اولیه روی 2 بار تنظیم گردد ، بویژه اگر دیافراگم ها از جنس تفلون باشند.

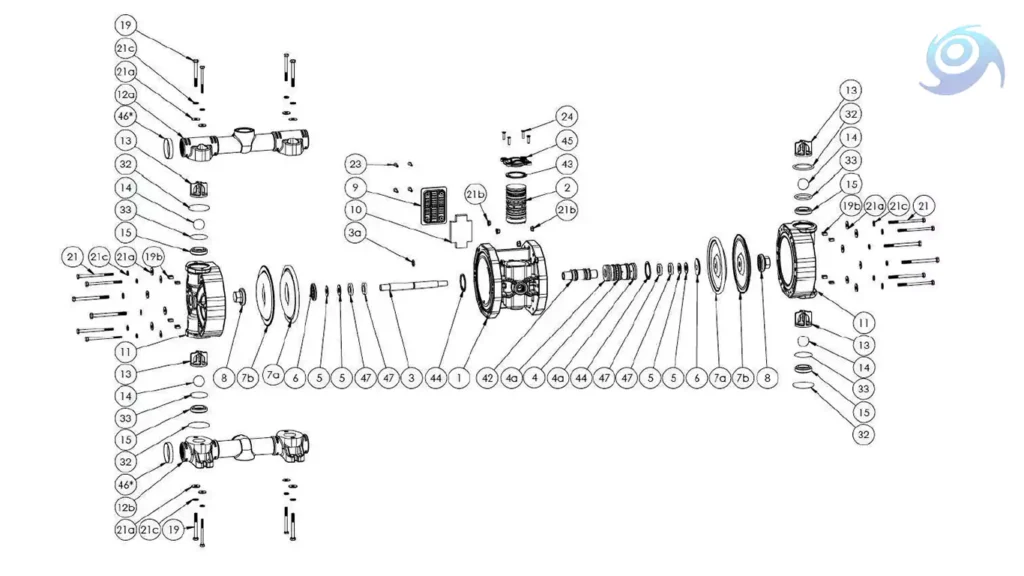

نقشه انفجاری پمپ دیافراگمی P120 فلویمک
جنس دیافراگم پمپ دیافراگمی P120 فلویمک
- لاستیک طبیعی NBR : این دیافراگم معمولا به رنگ مشکی می باشد و برای انتقال آب یا مایعاتی نظیر انواع روغن ها، گازوئیل، مشتقات نفتی و برخی اسید ها مناسب است.
- الاستومر EPDM : الاستومر از مقاومت حرارتی نسبتا خوبی برخوردار است و عمدتا در انتقال اسلاری ها ، اسید هایی با خورندگی پایین ، سود سوز آور (کاستیک) ، الکل و انواع حلال ها کاربرد دارد.
- تفلون PTFE : دیافراگم های تفلونی برای جابجایی طیف وسیعی از سیالات نظیر مواد غذایی ، دارویی ، چسب ها ، مواد شیمیایی و انواع اسید های خورنده مورد استفاده قرار می گیرند.
- هایترل Hytrel : دیافراگم های هایترل عمدتا در انتقال مایعات با دمای پایین یا اسلاری های ساینده مورد کاربرد دارند.
- سنتوپرن Santoprene : دیافراگم های سنتوپرن جهت جایجایی انواع حلال ها و اسید هایی با خورندگی پایین مورد استفاده قرار می گیرند.
لیست قیمت پمپ دیافراگمی P120 فلویمک
برای مشاهده و بررسی لیست قیمت فلویمک Fluimac و یا دیگر محصولات گوهرآب بر روی تصویر سمت راست کلیک کنید
